| Case Cover Bolt |
| Bolt No. 3 |
18 (25) |
| Bolts No. 1, 2 & 4 |
|
| Case Extension Bolt |
26 (35) |
| Case Side Cover Bolt |
18 (25) |

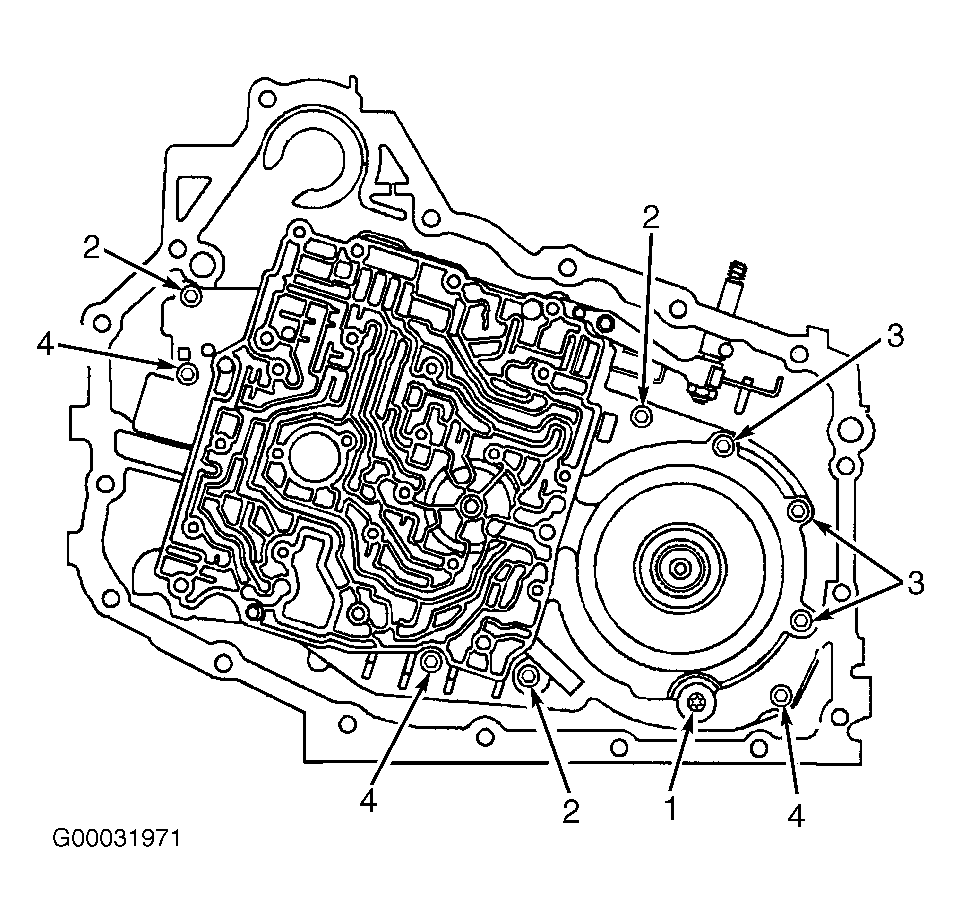

| Control Valve Body Bolt |
| Bolts No. 1-5 |
|
| Bolt No. 6 |
12 (16) |
| Bolt No. 7 |
18 (25) |
| Bolt No. 8 |
|
| Bolt No. 9 |
|
| Drive Sprocket Support Bolt |
18 (25) |
| Manual Shaft-To-Detent Lever Nut |
24 (32) |
| Oil Cooler Fitting |
28 (38) |
| Shift Shaft Nut |
23 (31) |
| Transfer Case-To-Transaxle Bolt |
| Bolts No. 1 & 2 |
|
| Bolt No. 3 |
|
| Bolts No. 4 & 5 |
30 (40) |
| Transfer Case Lower Brace-To-Transaxle Bolt |
23 (31) |
| Transfer Case Lower Brace-To-Transaxle Lower Bolt |
42 (56) |
| Transfer Case Side Brace Bolt |
23 (31) |
| 2-1 Manual Band Servo Cover Bolt |
18 (25) |
| INCH Lbs. (N.m) |
| Accumulator Bolt |
106 (12) |
| Accumulator Cover-To-Case Bolt |
106 (12) |
| Forward Band Servo Cover Bolt |
106 (12) |
| Manual Valve Shift Detent Bolt |
106 (12) |
| Oil Pan Bolt |
120 (14) |
| Oil Pressure Test Plug |
106 (12) |
| Oil Pump Bolt |
| Bolt No. 1 |
71 (8) |
| Bolts No. 2 & 3 |
106 (12) |
| Vehicle Speed Sensor Bolt |
106 (12) |
