Seat Exploded View, Front
NOTE:
For information on Ford Color Coded Illustrations refer to COLOR-CODING - FORD
.
Seat - Exploded View, Front

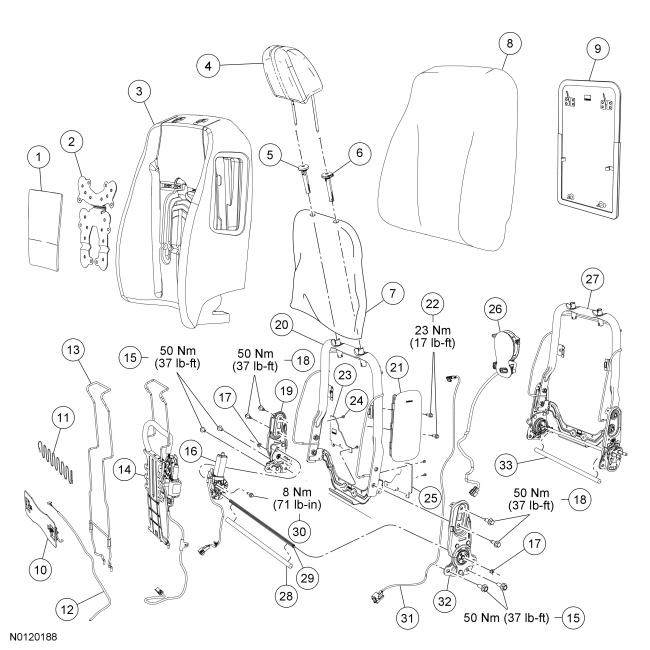

Front Seat Backrest, Manual and Power Recline, Without Fold-Flat
NOTE:
Driver backrest shown, passenger similar.
NOTE:
Manual recliners without a fold-flat backrest are serviced with the backrest frame. Power recliners without a fold-flat backrest are serviced separately.
NOTE:
A new heater mat comes assembled on a new foam pad.
| Item | Part Number | Description |
|---|---|---|
| 1 | - | Backrest heater mat (part of 64811) (if equipped) |
| 2 | 18D507 | Backrest climate control seat manifold (if equipped) |
| 3 | 64811 | Backrest foam pad |
| 4 | 611A08 | Head restraint |
| 5 | 610A16 | Head restraint guide, secondary |
| 6 | 610A16 | Head restraint guide, primary |
| 7 | - | Anti-squeak bag |
| 8 | 64417 | Backrest trim cover |
| 9 | 60508 | Backrest trim panel |
| 10 | 65500 | Manual lumbar assembly (if equipped) |
| 11 | 62226 | Upper support spring (if equipped) |
| 12 | - | Manual lumbar cable (part of 65500) (if equipped) |
| 13 | 65500 | Static lumbar |
| 14 | 65500 | Power lumbar assembly (if equipped) |
| 15 | W712240 | Power/manual recliner-to-seat track bolts (4 required) |
| 16 | 14547 | Recliner motor (if equipped) |
| 17 | - | Recliner torque shaft clips (2 required) (if equipped) |
| 18 | W712240 | Power recliner-to-backrest frame bolts (4 required) (if equipped) |
| 19 | 62648 | Inboard power recliner (if equipped) |
| 20 | 61019 | Backrest frame (with power recline) (if equipped) |
| 21 | 611D11 | Side airbag |
| 22 | W506021 | Side airbag bolts |
| 23 | 611A70 | RH attachment panel |
| 24 | W712241 | Screw (4 required) |
| 25 | 611A70 | LH attachment panel |
| 26 | 18D507 | Backrest TED (if equipped) |
| 27 | 61018 | Backrest frame (with manual recline) (if equipped) |
| 28 | 625A84 | Power recliner torque shaft cover (if equipped) |
| 29 | 61726 | Power recliner torque shaft (if equipped) |
| 30 | - | Recliner motor bolt (if equipped) |
| 31 | 14K155 | Side airbag wire harness |
| 32 | 62648 | Outboard power recliner (if equipped) |
| 33 | 625A84 | Manual recliner torque shaft cover (if equipped) |

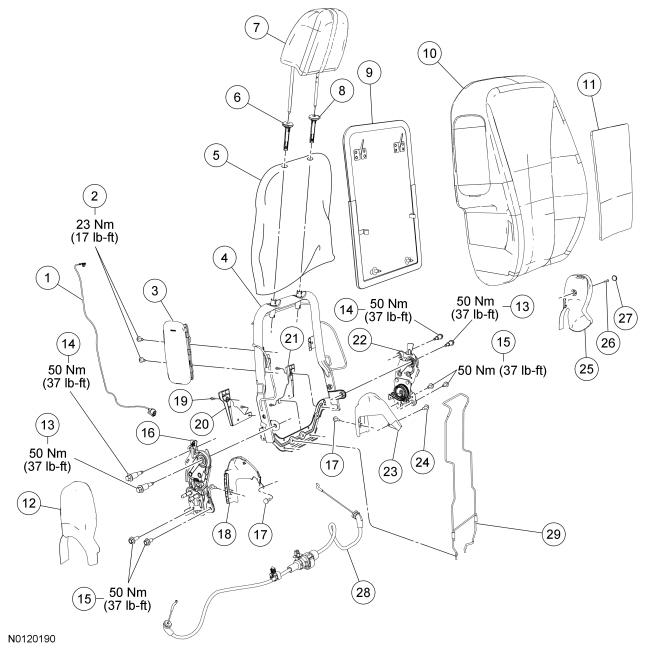

Front Seat Backrest, Manual Recline With Fold-Flat
NOTE:
Optional backrest on passenger seat only.
NOTE:
Manual recliners with a fold-flat backrest are serviced separately.
NOTE:
A new heater mat comes assembled on a new foam pad.
| Item | Part Number | Description |
|---|---|---|
| 1 | 14K155 | Side airbag wire harness |
| 2 | W506021 | Side airbag bolts |
| 3 | 611D10 | Side airbag |
| 4 | 61018 | Fold-flat backrest frame |
| 5 | - | Anti-squeak bag |
| 6 | 610A16 | Head restraint guide, secondary |
| 7 | 611A08 | Head restraint |
| 8 | 610A16 | Head restraint guide, primary |
| 9 | 60508 | Backrest trim panel |
| 10 | 64810/64416/64416 | Backrest foam pad/backrest trim cover |
| 11 | - | Backrest heater mat (part of 64810) (if equipped) |
| 12 | 62186 | RH outer fold-flat recliner cover |
| 13 | W712059 | Fold-flat recliner-to-fold-flat backrest frame front bolts (2 required) |
| 14 | W500720 | Fold-flat recliner-to-fold-flat backrest frame rear bolts (2 required) |
| 15 | W712240 | Fold-flat recliner-to-seat track bolts (4 required) |
| 16 | 62648 | RH fold-flat recliner |
| 17 | 62294 | Inboard fold-flat recliner cover screws (3 required) |
| 18 | 62186 | RH inboard fold-flat recliner cover |
| 19 | W712241 | Screw (4 required) |
| 20 | 611A70 | RH attachment panel |
| 21 | 611A70 | LH attachment panel |
| 22 | 62648 | LH fold-flat recliner |
| 23 | 62187 | LH inboard fold-flat recliner cover |
| 24 | W714053 | Scrivet |
| 25 | 62187 | LH outer fold-flat recliner cover |
| 26 | W712241 | LH outer fold-flat recliner cover screw |
| 27 | - | Screw cover (part of 62187) |
| 28 | 601L60 | Fold-flat recliner cable |
| 29 | 65500 | Static lumbar |

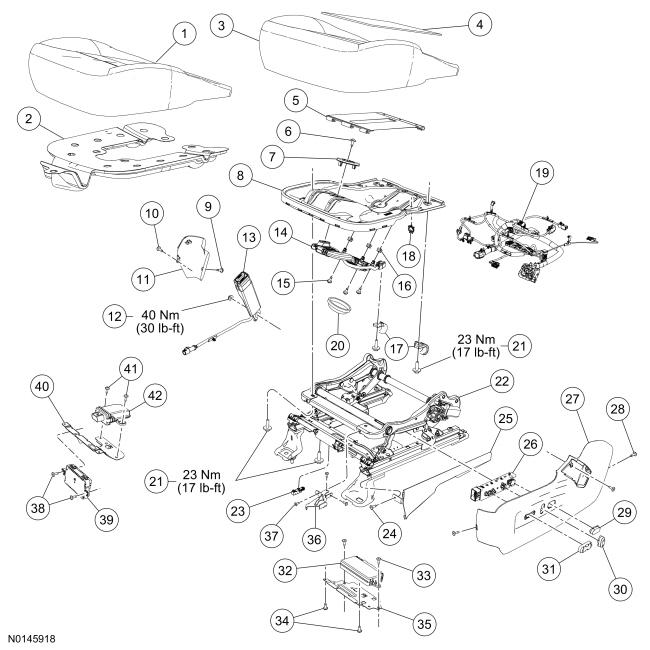

Seat Cushion With Power Seat Track
NOTE:
Driver seat shown, passenger similar.
NOTE:
A new heater mat comes assembled on a new foam pad.
| Item | Part Number | Description |
|---|---|---|
| 1 | 62901 | Cushion trim cover |
| 2 | 18D507 | Cushion climate control seat manifold (if equipped) |
| 3 | 632A23 | Cushion foam pad |
| 4 | - | Cushion heater mat (part of 632A23) |
| 5 | 63226 | Cushion support |
| 6 | W505945 | Cushion TED -to-climate control seat cushion adapter screw (if equipped) |
| 7 | 18D507 | Cushion TED adapter (if equipped) |
| 8 | 63100 | Cushion frame |
| 9 | 62294 | Recliner side shield screw |
| 10 | W714053 | Scrivet |
| 11 | 62187 | Recliner side shield |
| 12 | - | Safety belt buckle-to-seat track nut (part of 61203) |
| 13 | 61203 | Safety belt buckle |
| 14 | 18D507 | Cushion TED (if equipped) |
| 15 | W505945 | Cushion TED -to-cushion frame screws (3 required) (if equipped) |
| 16 | - | Screw grommets (3 required) |
| 17 | 60328 | Cushion frame-to-seat track rear brackets |
| 18 | 14A163 | Wire clip |
| 19 | 14A699 | Driver seat wire harness |
| 20 | 19E880 | Cushion TED filter (if equipped) |
| 21 | W506021 | Seat track-to-cushion frame bolts (4 required) |
| 22 | 61711 | Power seat track assembly |
| 23 | 14B416 | Seat position sensor (driver only) |
| 24 | 62294 | Seat track cover retainer |
| 25 | 62187 | Seat track cover |
| 26 | 14A701 | Seat control switch |
| 27 | 62187 | Cushion side shield |
| 28 | 62294 | Cushion side shield retainers (3 required) |
| 29 | 14711 | Power lumbar switch knob (if equipped) |
| 30 | 14711 | Power seat recliner knob |
| 31 | 14711 | Seat control switch knob |
| 32 | 14C708 | DSM (if equipped) |
| 33 | 62294 | DSM -to-bracket screw (2 required) (if equipped) |
| 34 | 62294 | Bracket-to-seat track screws (if equipped) |
| 35 | 14A301 | DSM bracket (if equipped) |
| 36 | 14A301 | Shield bracket |
| 37 | 62294 | Shield bracket screws (3 required) |
| 38 | 62294 | DCSM retainers (if equipped) |
| 39 | 14C724 | DCSM (if equipped) |
| 40 | 14A301 | DCSM bracket (if equipped) |
| 41 | 62294 | OCSM retainers (passenger seat only) |
| 42 | 14B422 | OCSM (passenger seat only) |

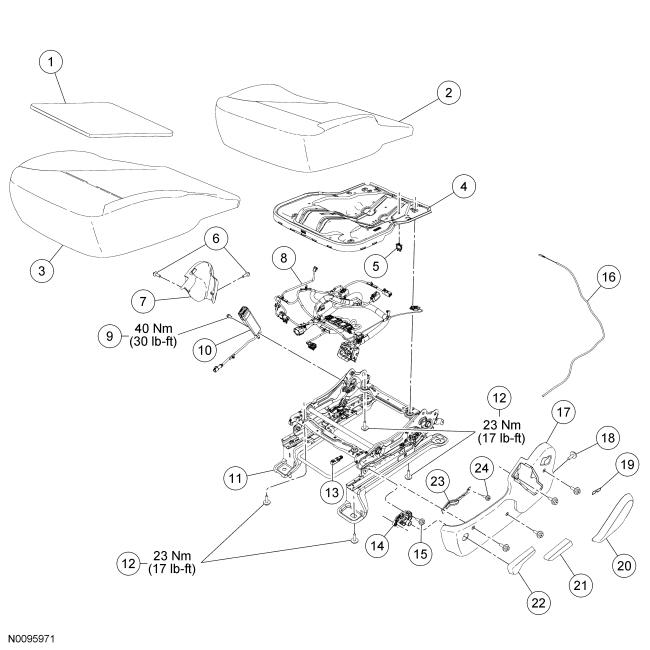

Driver Seat Cushion With Manual Seat Track
NOTE:
A new heater mat comes assembled on a new foam pad.
| Item | Part Number | Description |
|---|---|---|
| 1 | - | Cushion heater mat (part of 632A23) (if equipped) |
| 2 | 62901 | Cushion trim cover |
| 3 | 632A23 | Cushion foam pad |
| 4 | 63100 | Cushion frame |
| 5 | 14A163 | Wire clip |
| 6 | 62294 | Recliner side shield screws |
| 7 | 62187 | Recliner side shield |
| 8 | 14A699 | Driver seat wire harness |
| 9 | - | Safety belt buckle-to-seat track bolt (part of 61203) (manual driver seat track only) |
| 10 | 61203 | Safety belt buckle |
| 11 | 61711 | Manual seat track assembly |
| 12 | W506021 | Seat track-to-cushion frame bolts (4 required) |
| 13 | 14B416 | Seat track position sensor |
| 14 | 610C01 | Manual lumbar adjuster (if equipped) |
| 15 | 62294 | Manual lumbar adjuster-to-seat track screw (if equipped) |
| 16 | - | Manual lumbar cable (if equipped) (part of 65500) |
| 17 | 62187 | Cushion side shield |
| 18 | 62294 | Cushion side shield retainers (4 required) |
| 19 | - | Manual recliner handle spring clip (part of 61737) |
| 20 | 61737 | Manual recliner handle |
| 21 | 61737 | Manual height adjust handle (if equipped) |
| 22 | 617B70 | Manual lumbar adjust handle (if equipped) |
| 23 | 14A301 | Shield bracket |
| 24 | 62294 | Shield bracket screw |

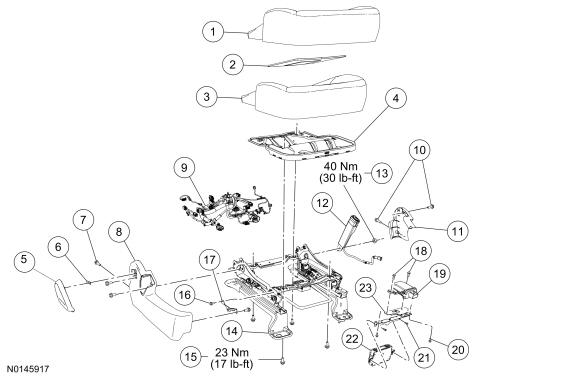

Passenger Seat Cushion With Manual Seat Track
NOTE:
A new heater mat comes assembled on a new foam pad.
NOTE:
To install a new OCSM, refer to the appropriate procedure in
Supplemental Restraint System
.
| Item | Part Number | Description |
|---|---|---|
| 1 | 62900 | Cushion trim cover |
| 2 | - | Cushion heater mat (part of 632A22) (if equipped) |
| 3 | 632A22 | Cushion foam pad |
| 4 | 63100 | Cushion frame |
| 5 | 61736 | Manual recliner handle |
| 6 | - | Manual recliner handle cover spring clip (part of 61736) |
| 7 | 62294 | Cushion side shield screws (4 required) |
| 8 | 62186 | Cushion side shield |
| 9 | 14A698 | Passenger seat wire harness |
| 10 | 62294 | Recliner side shield screws |
| 11 | 62187 | Recliner side shield |
| 12 | 61202 | Safety belt buckle |
| 13 | W520113 | Safety belt buckle-to-seat track nut |
| 14 | 61704 | Manual seat track assembly |
| 15 | - | Seat track-to-cushion frame bolts (4 required) |
| 16 | 62294 | Shield bracket screw |
| 17 | 14A301 | Shield bracket |
| 18 | 62294 | OCSM retainers |
| 19 | 14B422 | OCSM |
| 20 | 62294 | DCSM bracket retainers (if equipped) |
| 21 | 62294 | DCSM retainers (if equipped) |
| 22 | 14C724 | DCSM (if equipped) |
| 23 | 14A301 | DCSM bracket (if equipped) |
