Fastener Specifications
Front Side Door Window
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Side Door Window Regulator Sash Retaining Bolt [2x] | - | - | 10 N.m (89 lb in) | Front Side Door Window Replacement |

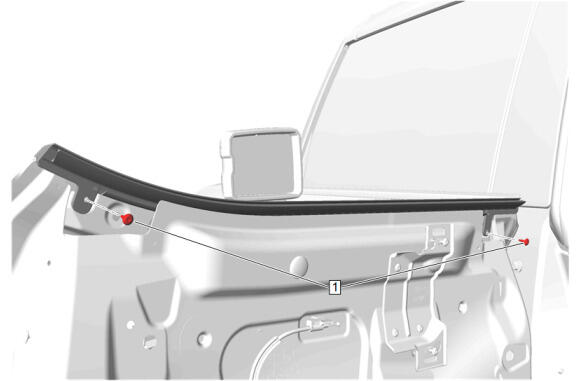

Front Side Door Window Belt Reveal Molding
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Side Door Window Belt Reveal Molding Bolt [2x] | - | - | 1.5 N.m (13 lb in) | Front Side Door Window Belt Reveal Molding Replacement |

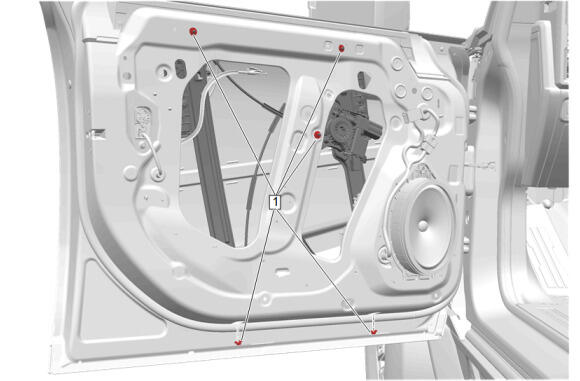

Front Side Door Window Regulator
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Side Door Window Regulator Nut [5x] | - | - | 11 N.m (97 lb in) | Front Side Door Window Regulator Replacement |

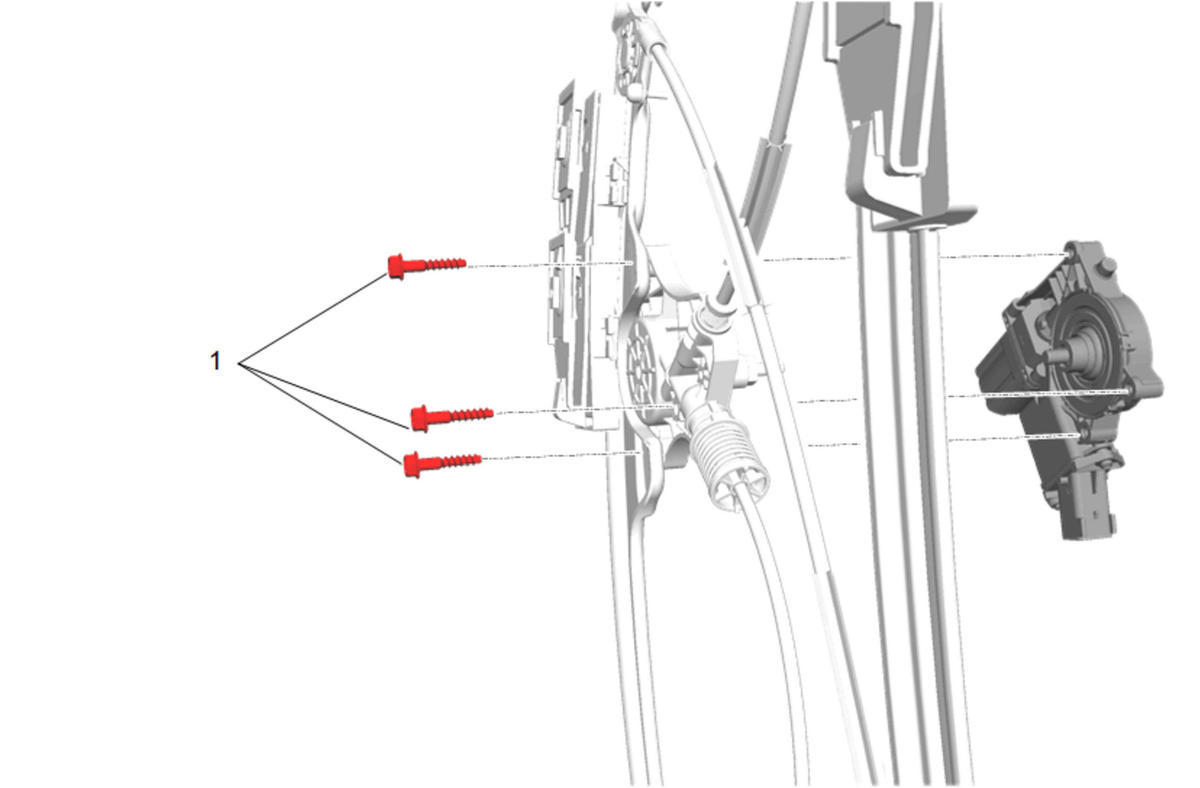

Front Side Door Window Regulator Motor
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Side Door Window Regulator Motor Bolt [3x] | - | - | Install and hand tighten | Front Side Door Window Regulator Motor Replacement |

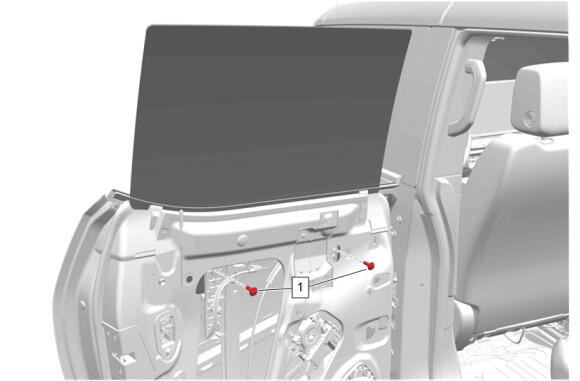

Rear Side Door Window
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Side Door Window Regulator Sash Retaining Bolt [2x] | - | - | 10 N.m (89 lb in) | Rear Side Door Window Replacement |

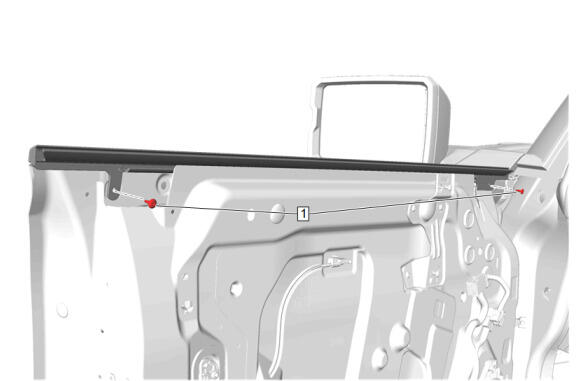

Rear Side Door Window Belt Reveal Molding
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Side Door Window Belt Reveal Molding Bolt [2x] | - | - | 1.5 N.m (13 lb in) | Rear Side Door Window Belt Reveal Molding Replacement |

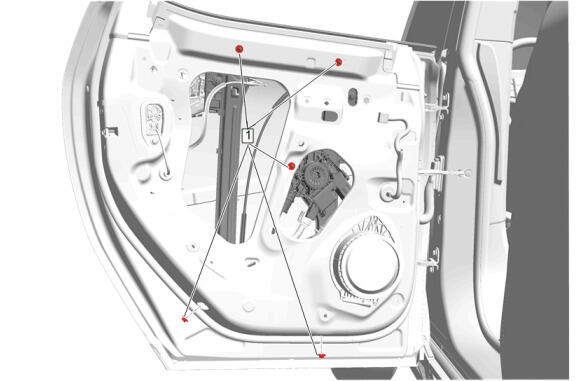

Rear Side Door Window Regulator
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Side Door Window Regulator Nut [5x] | - | - | 11 N.m (97 lb in) | Rear Side Door Window Regulator Replacement |

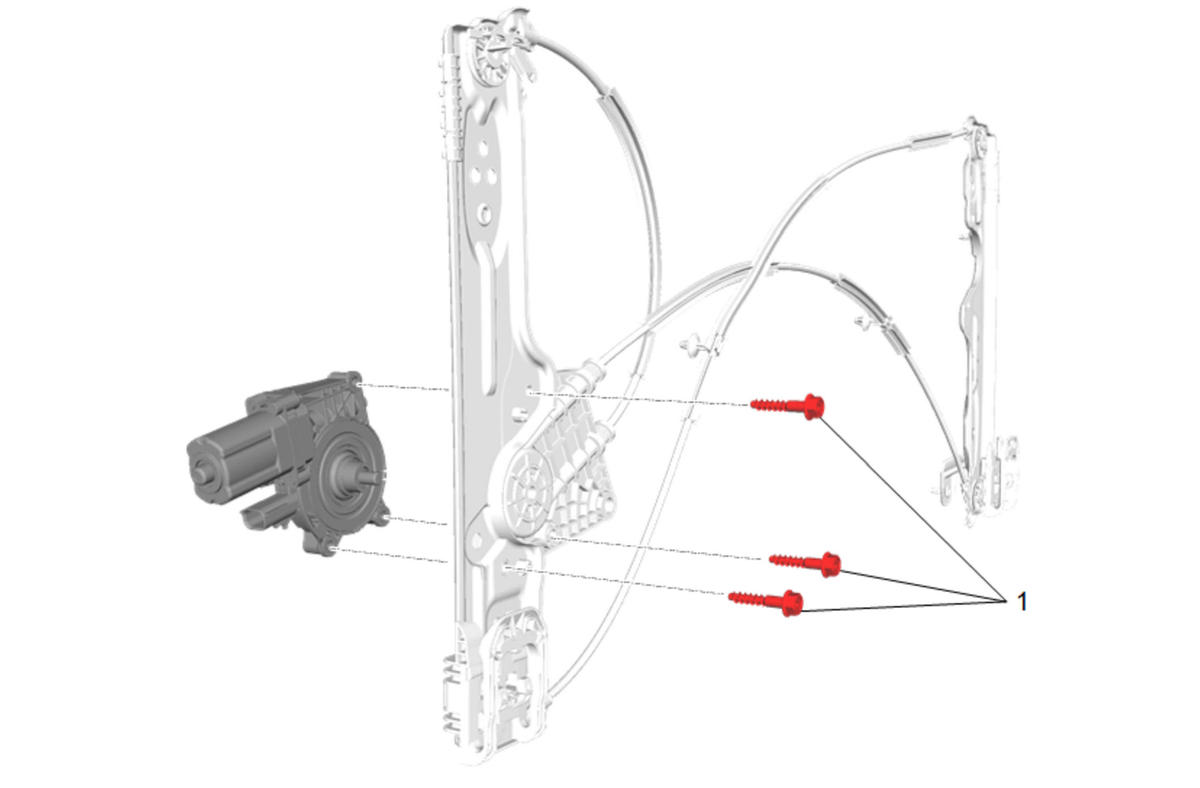

Rear Side Door Window Regulator Motor
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Side Door Window Regulator Motor Bolt [3x] | - | - | Install and hand tighten | Rear Side Door Window Regulator Motor Replacement |
Rear Sliding Window Motor
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Sliding Window Motor Bolt [3x] | - | - | Install and hand tighten | Rear Sliding Window Motor Replacement |

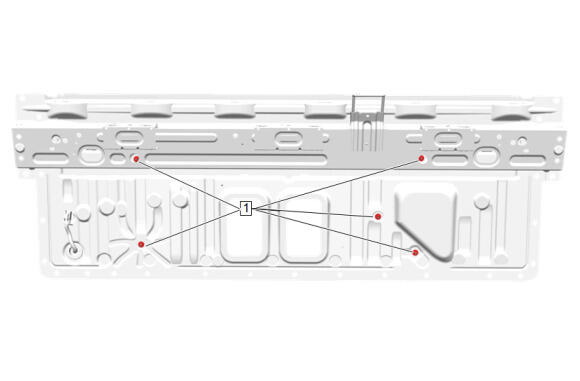

Rear Sliding Window Regulator
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Sliding Window Regulator Nut [5x] | - | - | 11 N.m (97 lb in) | Rear Sliding Window Regulator Replacement |
