Turn Signal Lamp

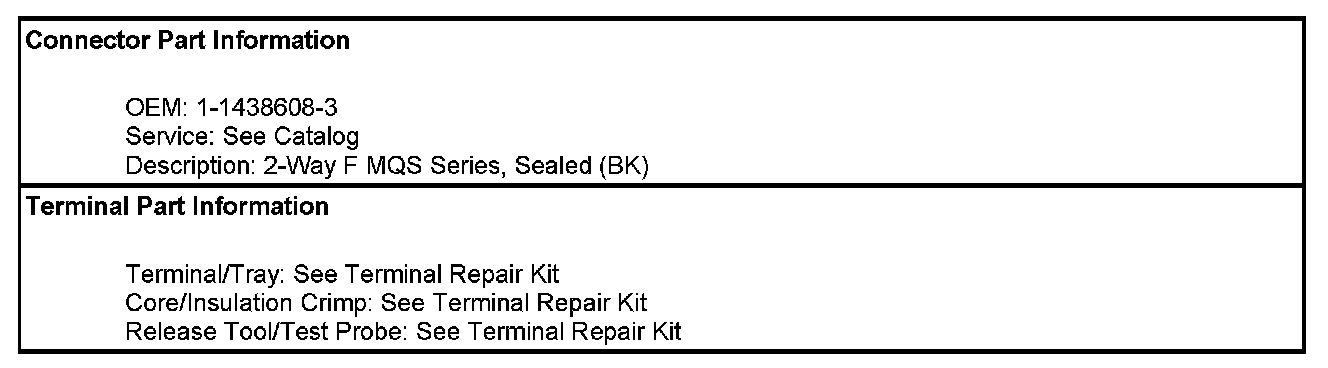

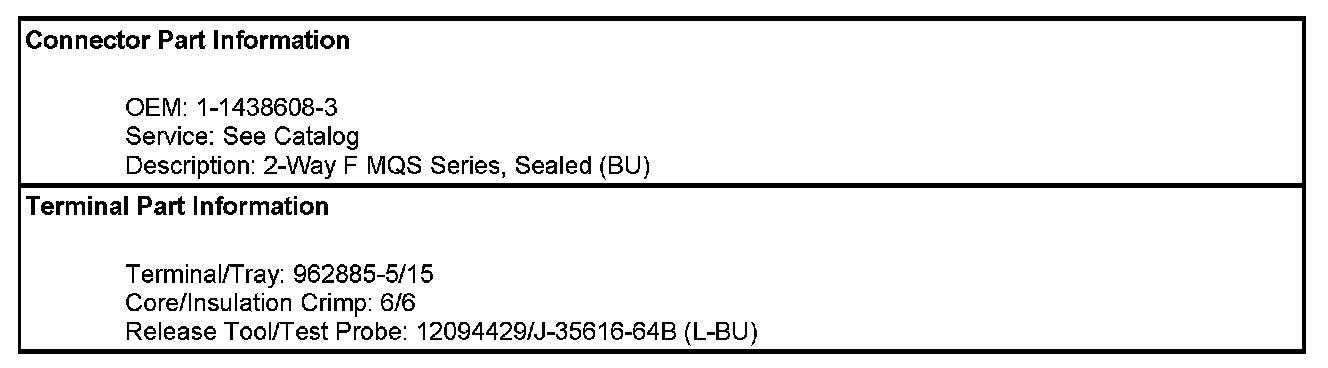

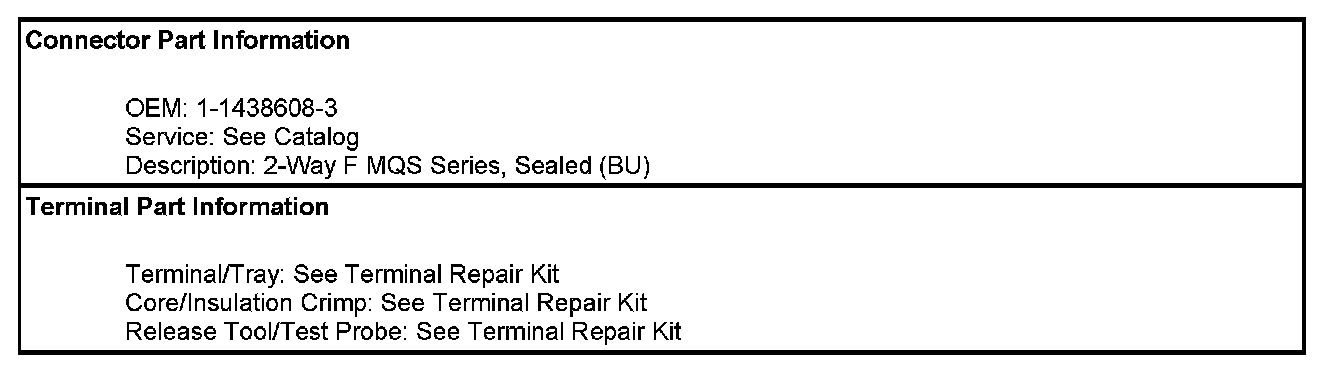

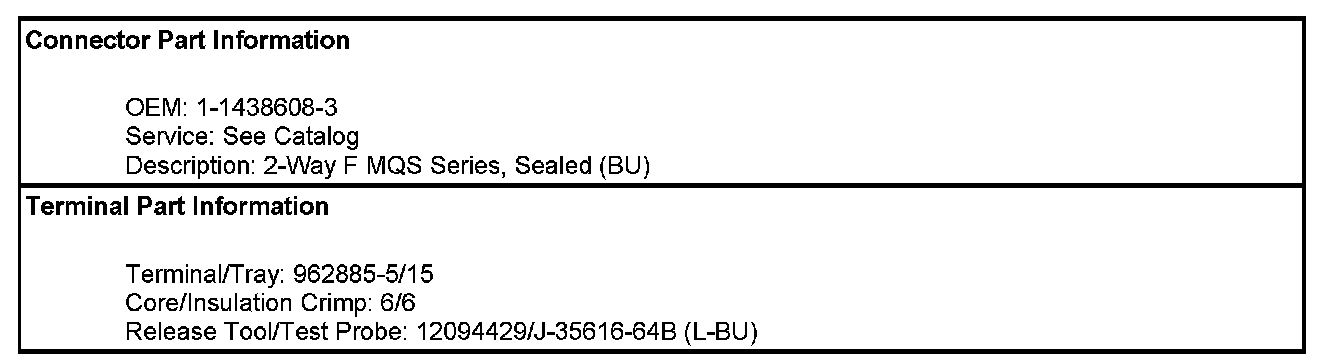

Component Connector End Views

Tail/Stop and Turn Signal Lamp - Left (W49/WDA)














Tail/Stop and Turn Signal Lamp - Right (W49/WDA)

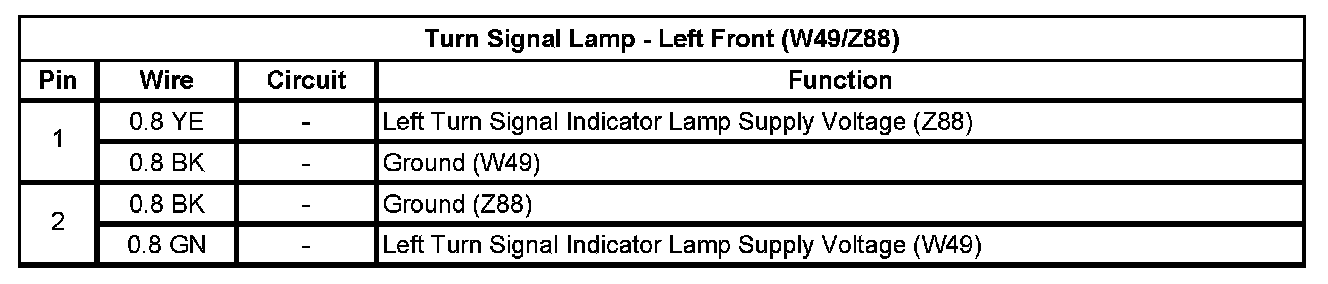

Turn Signal Lamp - Left Front (W49/Z88)

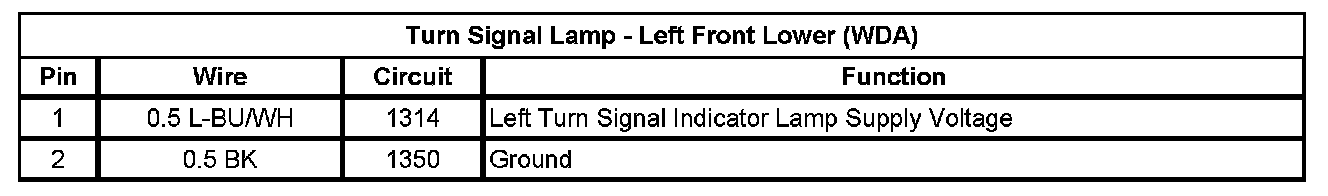

Turn Signal Lamp - Left Front Lower (WDA)

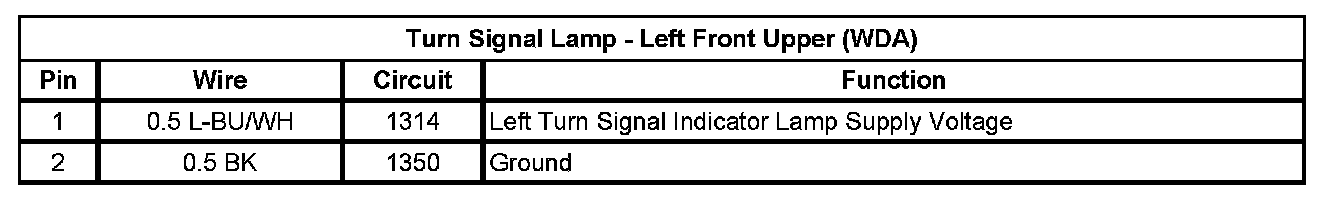

Turn Signal Lamp - Left Front Upper (WDA)

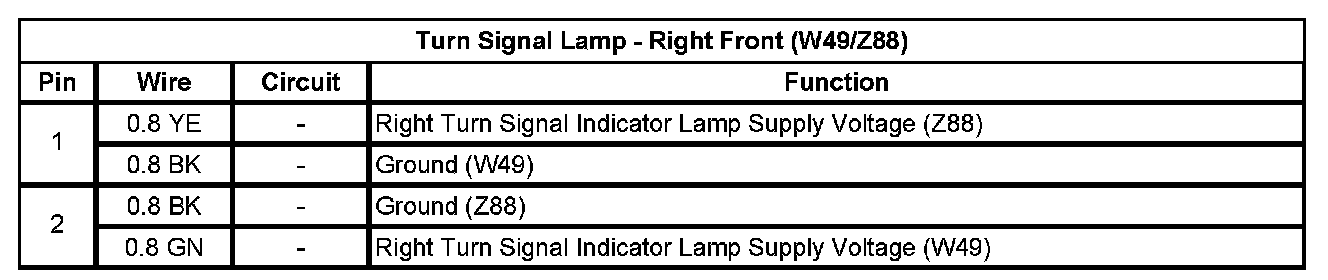

Turn Signal Lamp - Right Front (W49/Z88)

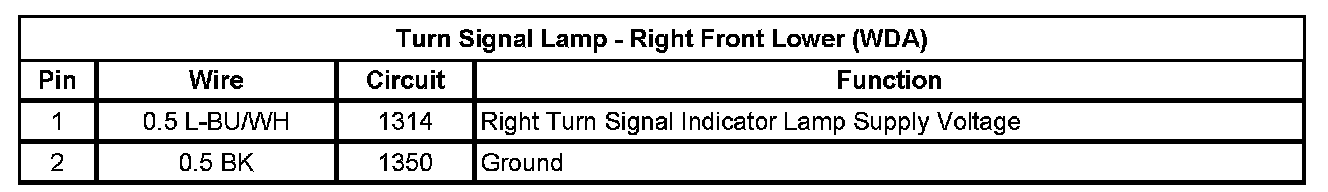

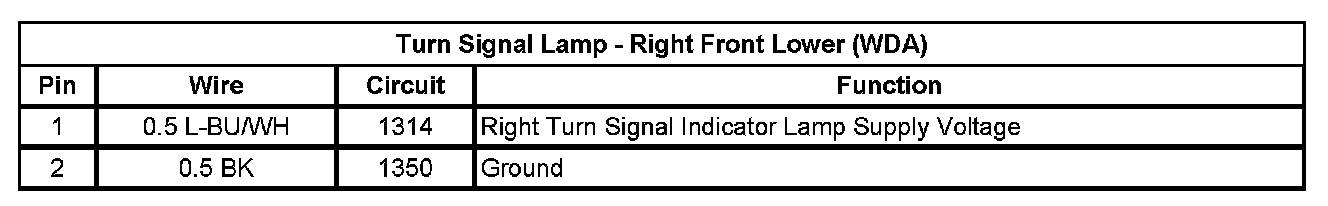

Turn Signal Lamp - Right Front Lower (WDA)














Turn Signal Lamp - Right Front Lower (WDA)














Turn Signal Lamp - Right Front Upper (WDA)
