Under-dash Fuse/Relay Box

UNDER-DASH FUSE/RELAY BOX CHART

Socket Reference Terminal Connects to Notes
A (Optional connector) 9 6 Not used
B (Memory erase signal connector socket) 11 2 Dashboard wire harness (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) )
C 10 4 Dashboard wire harness (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) )
D 4 2 Dashboard wire harness (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) )
E 5 42 Left side wire harness (see LEFT SIDE WIRE HARNESS )
F 6 34 Engine compartment wire harness (see ENGINE COMPARTMENT WIRE HARNESS (LEFT BRANCH) )
G 7 21 Engine compartment wire harness (see ENGINE COMPARTMENT WIRE HARNESS (LEFT BRANCH) )
H (MICU service check connector socket) 8 3
K 12 8 Dashboard wire harness (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) )
M 13 10 Dashboard wire harness (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) )
N 14 14 Dashboard wire harness (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) )
O 20 4 Dashboard wire harness (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) )
P 19 10 Dashboard wire harness (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) )
PGM-FI main relay 2 (FUEL PUMP) 2 4
Power window relay 1 4
Q 17 16 Dashboard wire harness (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) )
R 15 20 Dashboard wire harness (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) )
Starter cut relay 3 4
S 16 20 Dashboard wire harness (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) )
T 18 34 Dashboard wire harness (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) )

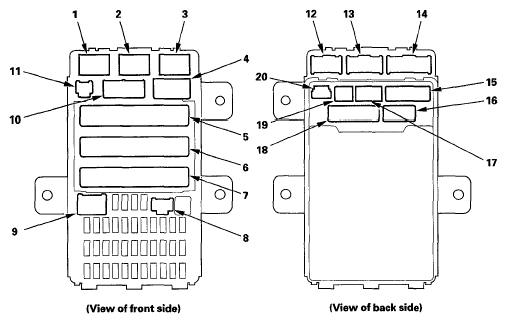

Fig 1: Identifying Under-Dash Fuse/Relay Box (View Of Front/Back Side)
G05446381Courtesy of AMERICAN HONDA MOTOR CO., INC.
